Come collegare un impianto fotovoltaico Collegare correttamente l’impianto solare: Istruzioni 2023

Quando si collega un impianto solare termico, è necessario tenere conto dei requisiti tecnici, legali e di sicurezza. È importante collegare correttamente l’impianto solare in modo che funzioni correttamente e fornisca il massimo rendimento possibile. In questa guida spieghiamo come collegare correttamente un impianto solare.

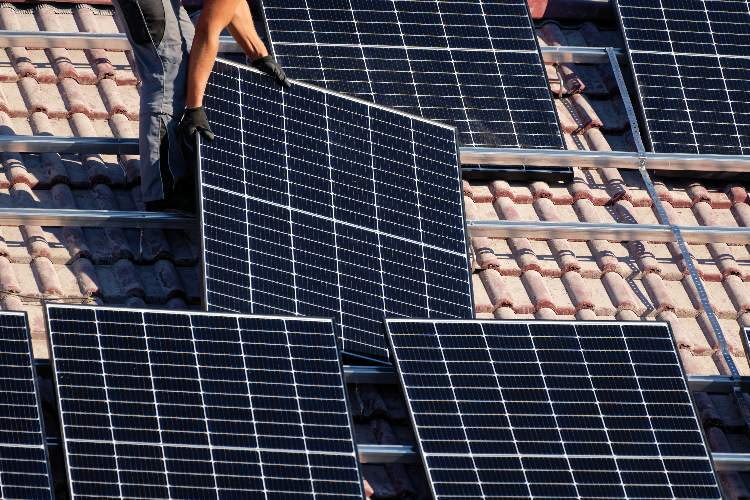

Come collegare un impianto solare ( JürgenL / Adobe Stock )

• Collegare correttamente un impianto solare: I fatti più importanti in breve
• Norme di legge per l’allacciamento degli impianti solari
• Procedura per collegare un impianto solare termico
• Collegare correttamente un impianto solare senza immissione in rete
• Collegare correttamente una centrale elettrica a balcone
• Norme di sicurezza per l’allacciamento di impianti solari

• Posso collegare un impianto solare da solo?

Collegare correttamente un impianto solare: I punti più importanti in breve

L’allacciamento di un impianto fotovoltaico richiede il rispetto delle linee guida tecniche e delle norme legali e di sicurezza.

• Base legale: L’allacciamento degli impianti solari è regolato dalla legge sulle fonti di energia rinnovabili (EEG) al § 8.
• Allacciamento: comprende l’allacciamento dei moduli solari, il collegamento dell’inverter, dell’armadio dei contatori e della rete elettrica pubblica.

Zero feed-in: ci sono altri requisiti per gli impianti fotovoltaici senza connessione alla rete.

Regole legali per l’allacciamento degli impianti solari

La connessione degli impianti solari è regolata dal § 8 dell’EEG. Per gli impianti con una potenza nominale inferiore a 30 kilowatt di picco, la connessione alla rete esistente è un punto di connessione ideale. Per richiedere una connessione alla rete, l’operatore deve registrare l’impianto solare otto settimane prima dell’inizio dei lavori di installazione.

Il gestore di rete redige quindi un calendario per la connessione alla rete, che deve includere tutte le fasi di lavoro necessarie. Il richiedente deve fornire tutte le informazioni necessarie per l’ispezione del punto di connessione. Il richiedente deve inoltre indicare se il gestore di rete deve essere presente al momento della connessione dell’impianto fotovoltaico. Per l’installazione tecnica della connessione alla rete è necessario un preventivo chiaro e dettagliato. Inoltre, il gestore di rete deve fornire informazioni sui requisiti tecnici di un impianto fotovoltaico ai sensi del § 9 EEG.

Se il gestore di rete non fornisce alcuna informazione entro otto settimane, l’impianto fotovoltaico può essere connesso senza il gestore di rete, a condizione che le norme siano rispettate.

Inoltre, l’Ordinanza sulle connessioni a bassa tensione (NAV) regolamenta la connessione degli impianti solari.

• Secondo il § 13 della NAV, le installazioni elettriche dietro l’allacciamento dell’abitazione possono essere eseguite solo da un’impresa di installazione registrata. Solo il gestore di rete può iscrivere un installatore nel registro degli installatori, a condizione che siano dimostrate sufficienti qualifiche professionali. Questo serve alla sicurezza dell’abbonato e alla corretta esecuzione dei lavori.
• Ai sensi del § 14 NAV, solo il gestore della rete o un’impresa di installazione registrata (o un installatore solare) può collegare un impianto a energia solare alla rete. Il collegamento deve essere effettuato tra la scatola dei fusibili principale o di distribuzione o un altro dispositivo di disconnessione.

Procedura per collegare un impianto solare termico

L’installazione inizia una volta soddisfatti i requisiti di legge. I ganci per il tetto vengono avvitati sotto le tegole per la sottostruttura. Il sistema di montaggio viene fissato a questi ganci. I moduli fotovoltaici vengono inseriti nel sistema di montaggio e fissati. Il sistema solare viene quindi collegato.

Collegare correttamente i moduli solari

I moduli solari vengono solitamente collegati in serie. A tal fine, i poli positivo e negativo di ciascun modulo sono collegati tra loro. In un collegamento in serie, la corrente è la stessa per tutti i componenti, mentre la tensione di ciascun modulo si somma alla tensione totale del sistema. Una tensione elevata è importante per il funzionamento di un sistema solare, altrimenti l’inverter fotovoltaico non sarà in grado di convertire l’energia solare in corrente alternata utilizzabile.

Esempio: Se, ad esempio, cinque moduli solari con una potenza di 370 watt di picco sono collegati in serie, ciascuno di essi genera una tensione di 34 volt e una corrente di 11 ampere.

• La tensione di tutti i moduli solari ammonta a 170 volt.
• La potenza elettrica totale si calcola moltiplicando la tensione (170 volt) e la corrente (11 ampere), ossia 1.870 watt di picco.

Il collegamento in serie consente di ottenere una tensione elettrica utile più elevata, riducendo le perdite di linea durante il trasporto della corrente. Tuttavia, ha lo svantaggio che se un modulo si guasta, si sporca o è in ombra, ciò si ripercuote sull’intera serie. La potenza è quindi determinata dal modulo meno potente.

In alcuni casi, come l’ombreggiamento o il diverso orientamento dei moduli solari, è più sensato un collegamento in parallelo. In questo caso, gli stessi poli dei moduli solari sono collegati in un sistema chiuso. Questo ha il vantaggio che la tensione elettrica rimane costante anche se un modulo fotovoltaico viene scollegato. Lo svantaggio del collegamento in parallelo è che le correnti più elevate comportano cavi di alimentazione più spessi. Questo aumenta i costi e rende più difficile l’installazione.

Quando si collegano i moduli solari, è importante rispettare le proporzioni. Le società di installazione aiutano a collegare in modo ottimale i moduli fotovoltaici. Questo garantisce la migliore resa elettrica possibile e un funzionamento senza problemi.

Collegare correttamente l’inverter

L’inverter è un componente importante di un impianto fotovoltaico. Converte la corrente continua in corrente alternata e la rende utilizzabile per l’autoconsumo o l’immissione in rete. Gli inverter di stringa sono solitamente utilizzati per collegare in serie fino a due stringhe di moduli.

La scatola di connessione del generatore è collegata alle stringhe tramite cavi CC. Il cavo CC principale conduce poi all’inverter. I collegamenti all’inverter devono sempre essere eseguiti da un elettricista fotovoltaico certificato, poiché di solito sono presenti tensioni superiori a 125 volt. Le imprese elettriche locali possono aiutare a ottimizzare il collegamento dell’inverter al quadro di sottodistribuzione dell’abitazione. Ciò garantisce un collegamento tecnicamente impeccabile e sicuro.

Gli inverter ibridi sono un’opzione efficiente per aumentare l’autoconsumo. A causa dei prezzi elevati dell’elettricità, l’autoconsumo aumenta significativamente la redditività di un impianto solare. Il modo più comune per aumentare l’autoconsumo è collegare un sistema di accumulo a batteria.

Collegare un sistema di accumulo FV in modo ottimale

Esistono due opzioni per il collegamento di un sistema di accumulo di elettricità FV. Può essere accoppiato al circuito a corrente continua o al circuito a corrente alternata.

• Accoppiamento in corrente alternata: il sistema di accumulo a batterie è collegato a valle dell’inverter. L’inverter con regolatore di carica integrato converte la corrente alternata in corrente continua. Di conseguenza, l’energia solare in eccesso viene immagazzinata nella batteria. Tuttavia, la conversione frequente negli inverter comporta perdite di conversione più elevate. L’accoppiamento in corrente alternata è particolarmente adatto per il retrofit dei sistemi di accumulo dell’elettricità.
• Accoppiamento CC: il sistema di accumulo dell’elettricità è collegato a monte dell’inverter. Le stringhe sono collegate al convertitore CC. A questo è collegato anche il regolatore di carica della batteria, seguito dall’unità di accumulo di energia. Quando la batteria è carica, l’energia solare passa dal convertitore CC all’inverter e quindi alle utenze. L’accoppiamento CC riduce le perdite di conversione. Tuttavia, tutti i componenti devono essere armonizzati, motivo per cui l’accoppiamento CC è generalmente utilizzato nei nuovi sistemi.

Collegamento all’armadio dei contatori

L’armadio dei contatori deve soddisfare i requisiti energetici e gli standard attuali per un impianto fotovoltaico. Un armadio contatori esistente può essere convertito per il fotovoltaico se soddisfa i requisiti necessari. Nell’armadio dei contatori vengono installati un contatore bidirezionale e una protezione contro le sovratensioni del fotovoltaico. Alcuni fornitori di rete consentono di aggiungere un contatore di immissione separato al contatore di consumo esistente, ma questo non corrisponde allo stato attuale della tecnica.

Collegamento dell’impianto solare alla rete pubblica

За подключение солнечной системы к электросети отвечает сетевая компания или сертифицированная монтажная организация. Подключение фотоэлектрической системы к электросети затрагивает инфраструктуру оператора энергосистемы. Оператор электросети отвечает за безопасное и надлежащее электроснабжение, так что солнечная система не может быть подключена самостоятельно.

Collegare correttamente un impianto solare senza immissione in rete

Se un impianto fotovoltaico viene collegato alla rete domestica senza immettere energia nella rete, si parla di immissione zero. Per ottenere l’immissione zero, è necessario un inverter che adatti la produzione di energia al carico. L’inverter controlla la potenza erogata e impedisce un’immissione eccessiva nella rete domestica.

I contatori intelligenti nella scatola dei fusibili aiutano a ottimizzare il consumo di energia solare. Alcuni produttori offrono dispositivi combinati che consistono in un contatore di elettricità e in un energy manager. Questi dispositivi sono collegati tra l’inverter e la rete domestica. Stabiliscono il collegamento tra la produzione di energia solare, il consumo domestico e il punto di connessione alla rete. Inoltre, garantiscono la conformità alle norme di controllo.

Collegare correttamente una centrale elettrica a balcone

Балконные электростанции представляют собой встраиваемые устройства, которые просто подключаются к розетке. Это означает, что они интегрируются в собственную электросеть дома. Для подключения к электросети обычно требуется замена счетчика, которую выполняет сетевая организация. Стандарт DIN VDE V 0100-551-1 определяет требования к подключению подключаемых фотоэлектрических систем к конечной цепи. В нем рассматриваются размеры кабеля, тип подключения и необходимые защитные устройства.

Norme di sicurezza per l’allacciamento di impianti solari

Для подключения фотоэлектрической системы от солнечной батареи к блоку предохранителей не существует законодательно установленных правил. Однако всегда важно соблюдать общепризнанные правила техники. Необходимо соблюдать следующие правила техники безопасности и технические указания по электрическому подключению:

• DIN VDE 0100 (IEC 60364), часть 712
• DIN VDE 0100 — 540
• DIN VDE 0100, часть 410 (заземление)
• DIN VDE 0298 (Электрооборудование)
• DIN EN 62305 — Молниезащита
• VDE 0185 Системы молниезащиты
• ENV 61024 Эксплуатация электроустановок до 1000 В
• VDE 0105 Кабели и линии в зданиях

Posso collegare un impianto solare da solo?

In linea di principio, è possibile installare e collegare un impianto solare da soli. Se si dispone di competenze sufficienti, è possibile, ad esempio, eseguire il cablaggio CC e il collegamento all’inverter. Tuttavia, alcune fasi possono essere eseguite solo da aziende specializzate. Tra queste, il collegamento del lato a corrente alternata, l’immissione nella rete domestica e il collegamento alla rete pubblica. Anche l’installazione di un sistema di accumulo di energia elettrica da parte dell’utente è sconsigliata.

Collegare un impianto solare da soli può far risparmiare sui costi di installazione, ma presenta molti svantaggi. Innanzitutto, può comportare una perdita di rendimento. Inoltre, annulla la garanzia e la copertura assicurativa.

Vantaggi

Svantaggi

Non è necessario incaricare un’azienda specializzata

Immissione nella rete domestica e nella rete elettrica pubblica solo da parte di un’azienda specializzata

Risparmio sui costi di installazione

Perdite di rendimento in caso di installazione errata

I componenti non sono abbinati tra loro

Decadenza della garanzia e della copertura assicurativa

Possibili danni all’abitazione
